醫藥GSP倉庫溫濕度監控系統
一、無線溫濕度變送器與服務器的連接示意圖
現場安裝無線溫濕度變送器，無線信號接收器，把信號傳輸?shù)接?jì)算機上，通過廈門科昊DCS溫濕度監控軟件，在軟件中實時顯示，記錄。
二、廈門科昊DCS監控軟件
1.顯示界面截取圖
2.概貌顯示
變化曲線顯示
數據存盤
三、方案說明
由于倉庫現場原因，我司選擇用無線溫濕度監控形式，對懷德居GSP倉庫進行溫濕度監控。該監控方案分為三部分，現場無線溫濕度變送器采集現場溫濕度、無線溫濕度與接收器的傳輸、DCS軟件對溫濕度數據的顯示與記錄。
無線溫濕度變送器
主要特點1.本產品是一種全數字化無線溫濕度變送器，主要應用于藥品、食品工業、氣象環境、博物館、圖書館、庫房、機房的監測及工程自動化過程監測、科研等領域。
2.安全性高：內置看門狗，系統運行可靠。
3.有線傳輸：采用標準RS485接口，僅需要兩根信號線就可建立起一個多點的分布式網絡，通訊協議采用標準MODBUS-RTU協議，可與常見的DCS、HMI、PLC及其它智能設備進行通訊。
4.無線傳輸：利用現有的220V市電網絡即可組成無線通訊網絡，支持標準MODBUS-RTU協議；空曠傳輸距離可達1500米，載頻433MHz，ISM頻段無需申請，支持多個信道，多組模塊同時傳輸不會產生干擾。
5.全數字化：使用原裝進口數字式溫濕度傳感器，測量精度一致性好，穩定可靠。
6.多種安裝形式可選：管道式和壁掛式。
技術指標
溫度分辨率：0.01 ℃
濕度分辨率：0.1%RH
響應時間：8s
溫度采樣周期：2S
測量范圍：濕度0~100%RH，溫度-40~+120℃
精確度：溫度±0.5℃，濕度±4.5%RH（客戶若需要更高的精度，請與本公司聯系）
通訊波特率：默認9600bps
電源電壓:+5VDC
電源功耗：<1.0W
工作溫度：-25~75℃
存儲溫度：-45~85℃
相對溫度：5~90%，無冷凝

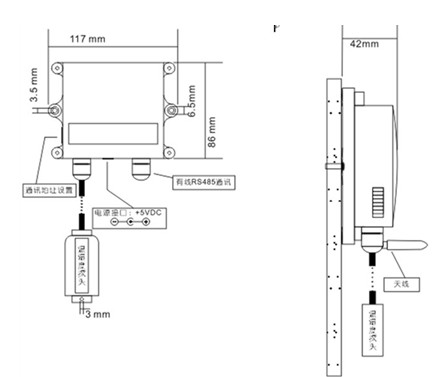

安裝方式及接線方式如下:
壁掛式安裝：固定墻面 尺寸：79.5*86*42（長* 寬*高）

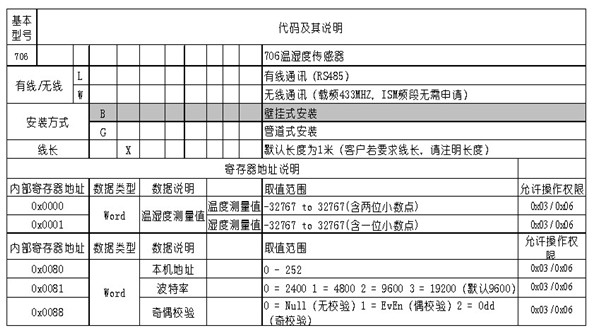

產品選型及地址代碼說明
注：讀命令功能代碼：Ox03,寫命令功能代碼：Ox06，連續寫命令功能代碼：Ox10，通訊地址為：廣播地址255，萬用地址254（用于設置模塊參數），預留地址253.
四、DCS軟件
本公司根據多年的研發經驗，開發一套獨立的溫濕度監控軟件，方便客戶的監測，瀏覽歷史數據和打印的軟件，本軟件具備一下功能
1、操作界面圖形化，操作過程簡單、直觀，用戶只需經簡單培訓即可操作；
2、 以表格和曲線方式的顯示各監控點實時測量值。
3、 以表格和曲線方式的顯示各監控點的歷史數據。
4、 可查詢?nèi)我庖惶�、一月、一年的�?shù)據，并可進行表格和圖形方式顯示和打印。
5、 可設置各監控點的上下限報警值。并記錄報警值，可查詢報警歷史記錄
6、 當被測量值超過上下限報警值時，可通過聲光報警報警，也可發送短信到終端用戶的手機上
7、 操作人員需授權才可查詢歷史數據，進行數據分析、打印等操作
五、現場安裝
1.無線溫濕度變送器的安裝
無線溫濕度變送器在倉庫現場安裝，最好外置電源DC5V來提供溫濕度變送器電壓，以保證無線溫濕度變送器不因電壓不足而非正常工作，并且使得無線傳輸信號穩定。（內置電源也可正常工作）
2.無線接收器
無線接收器可通過USB接口與計算機連接，把無線通訊數據傳輸?shù)接?jì)算機，使得DCS軟件能夠連續接收。
安裝要求：可放置在辦公室外墻上，保證無線傳輸信號的穩定。
3.計算機的配置要求
計算機配置要求至少能夠正常快速辦公，使得軟件能最優化運行
4.打印機
DCS軟件可以有數據儲存功能，曲線顯示功能以達到庫房溫濕度的變化監控，故可通過連接打印機把數據或曲線打印出來。
一、無線溫濕度變送器與服務器的連接示意圖
現場安裝無線溫濕度變送器，無線信號接收器，把信號傳輸?shù)接?jì)算機上，通過廈門科昊DCS溫濕度監控軟件，在軟件中實時顯示，記錄。
二、廈門科昊DCS監控軟件
1.顯示界面截取圖
2.概貌顯示
變化曲線顯示
數據存盤
三、方案說明
由于倉庫現場原因，我司選擇用無線溫濕度監控形式，對懷德居GSP倉庫進行溫濕度監控。該監控方案分為三部分，現場無線溫濕度變送器采集現場溫濕度、無線溫濕度與接收器的傳輸、DCS軟件對溫濕度數據的顯示與記錄。
無線溫濕度變送器
主要特點
1.本產品是一種全數字化無線溫濕度變送器，主要應用于藥品、食品工業、氣象環境、博物館、圖書館、庫房、機房的監測及工程自動化過程監測、科研等領域。
2.安全性高：內置看門狗，系統運行可靠。
3.有線傳輸：采用標準RS485接口，僅需要兩根信號線就可建立起一個多點的分布式網絡，通訊協議采用標準MODBUS-RTU協議，可與常見的DCS、HMI、PLC及其它智能設備進行通訊。
4.無線傳輸：利用現有的220V市電網絡即可組成無線通訊網絡，支持標準MODBUS-RTU協議；空曠傳輸距離可達1500米，載頻433MHz，ISM頻段無需申請，支持多個信道，多組模塊同時傳輸不會產生干擾。
5.全數字化：使用原裝進口數字式溫濕度傳感器，測量精度一致性好，穩定可靠。
6.多種安裝形式可選：管道式和壁掛式。
技術指標
溫度分辨率：0.01 ℃
濕度分辨率：0.1%RH
響應時間：8s
溫度采樣周期：2S
測量范圍：濕度0~100%RH，溫度-40~+120℃
精確度：溫度±0.5℃，濕度±4.5%RH（客戶若需要更高的精度，請與本公司聯系）
通訊波特率：默認9600bps
電源電壓:+5VDC
電源功耗：<1.0W
工作溫度：-25~75℃
存儲溫度：-45~85℃
相對溫度：5~90%，無冷凝
安裝方式及接線方式如下:
壁掛式安裝：固定墻面 尺寸：79.5*86*42（長* 寬*高）
產品選型及地址代碼說明
注：讀命令功能代碼：Ox03,寫命令功能代碼：Ox06，連續寫命令功能代碼：Ox10，通訊地址為：廣播地址255，萬用地址254（用于設置模塊參數），預留地址253.
四、DCS軟件
本公司根據多年的研發經驗，開發一套獨立的溫濕度監控軟件，方便客戶的監測，瀏覽歷史數據和打印的軟件，本軟件具備一下功能
1、操作界面圖形化，操作過程簡單、直觀，用戶只需經簡單培訓即可操作；
2、 以表格和曲線方式的顯示各監控點實時測量值。
3、 以表格和曲線方式的顯示各監控點的歷史數據。
4、 可查詢?nèi)我庖惶臁⒁辉�、一年的�?shù)據，并可進行表格和圖形方式顯示和打印。
5、 可設置各監控點的上下限報警值。并記錄報警值，可查詢報警歷史記錄
6、 當被測量值超過上下限報警值時，可通過聲光報警報警，也可發送短信到終端用戶的手機上
7、 操作人員需授權才可查詢歷史數據，進行數據分析、打印等操作
五、現場安裝
1.無線溫濕度變送器的安裝
無線溫濕度變送器在倉庫現場安裝，最好外置電源DC5V來提供溫濕度變送器電壓，以保證無線溫濕度變送器不因電壓不足而非正常工作，并且使得無線傳輸信號穩定。（內置電源也可正常工作）
2.無線接收器
無線接收器可通過USB接口與計算機連接，把無線通訊數據傳輸?shù)接?jì)算機，使得DCS軟件能夠連續接收。
安裝要求：可放置在辦公室外墻上，保證無線傳輸信號的穩定。
3.計算機的配置要求
計算機配置要求至少能夠正常快速辦公，使得軟件能最優化運行
4.打印機
DCS軟件可以有數據儲存功能，曲線顯示功能以達到庫房溫濕度的變化監控，故可通過連接打印機把數據或曲線打印出來。
